Машина для производства сигарет Mark 8/8D

Машина для производства сигарет Mark 8/8D — это наша самая популярная машина для производства сигарет, которая поставляется более чем в 35 стран. Это полностью автоматическая механическая машина для производства сигарет, которая производит около 2500 сигарет в минуту. Эта машина состоит из устройства для производства сигарет и устройства для сборки фильтров, где устройство для производства сигарет оборачивает и сворачивает нарезанный табак с помощью папиросной бумаги, а устройство для сборки фильтров нарезает и собирает фильтры с помощью табачных стержней. Наполнитель для лотков для сигарет приобретается отдельно. В конце работы машины можно подключить устройство для наполнения лотка для сигарет, которое мы в настоящее время не поставляем.
Компания Dynamic Tools предлагает передовые машины для производства сигарет, отличающиеся эффективностью и точностью. Наше современное оборудование для производства сигарет обеспечивает высокую производительность и надежность, что делает его идеальным для крупномасштабного производства сигарет.

Технические характеристики машины

Машина для упаковки сигарет HLP2

Машина для упаковки сигарет HLP2 упаковывает примерно 10 или 20 сигарет в коробку или любое другое количество в соответствии с требованиями заказчика. Сигареты оборачиваются алюминиевой фольгой и упаковываются в коробку. Эта машина оснащена системой управления PLC для простоты эксплуатации. Эта машина производит около 150–180 пачек в минуту с различными конфигурациями, такими как D-тип, скошенные края, закруглённые углы, квадратные углы.

Сигареты, которые можно упаковать здесь, могут быть любого типа: тонкие, супертонкие, обычные, супертонкие, и их можно упаковать по 10 или 20 штук в коробку в любой последовательности.

Оказываем помощь в покупке сигаретных линий HLP150/180/200 на прямую с фабрики в Китае.
Сигаретоделательная машина YJ114(Mark9).

Комплектация линии:
Сигаретоделательная машина YJ114(MK9).
Фильтросоединительная машина YJ214(MAX-S).
Укладчик в кареики YJ35D (HCF80).

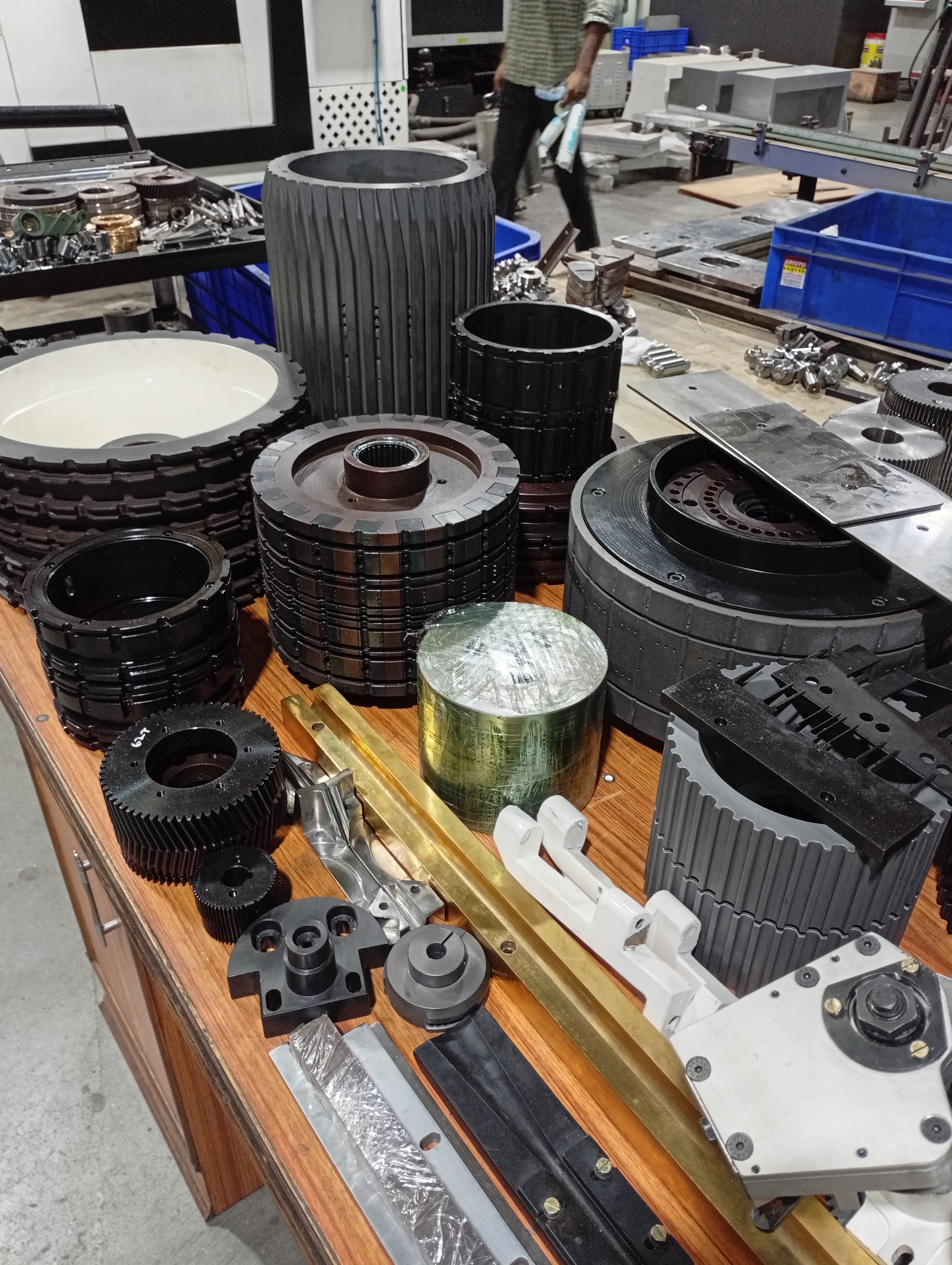

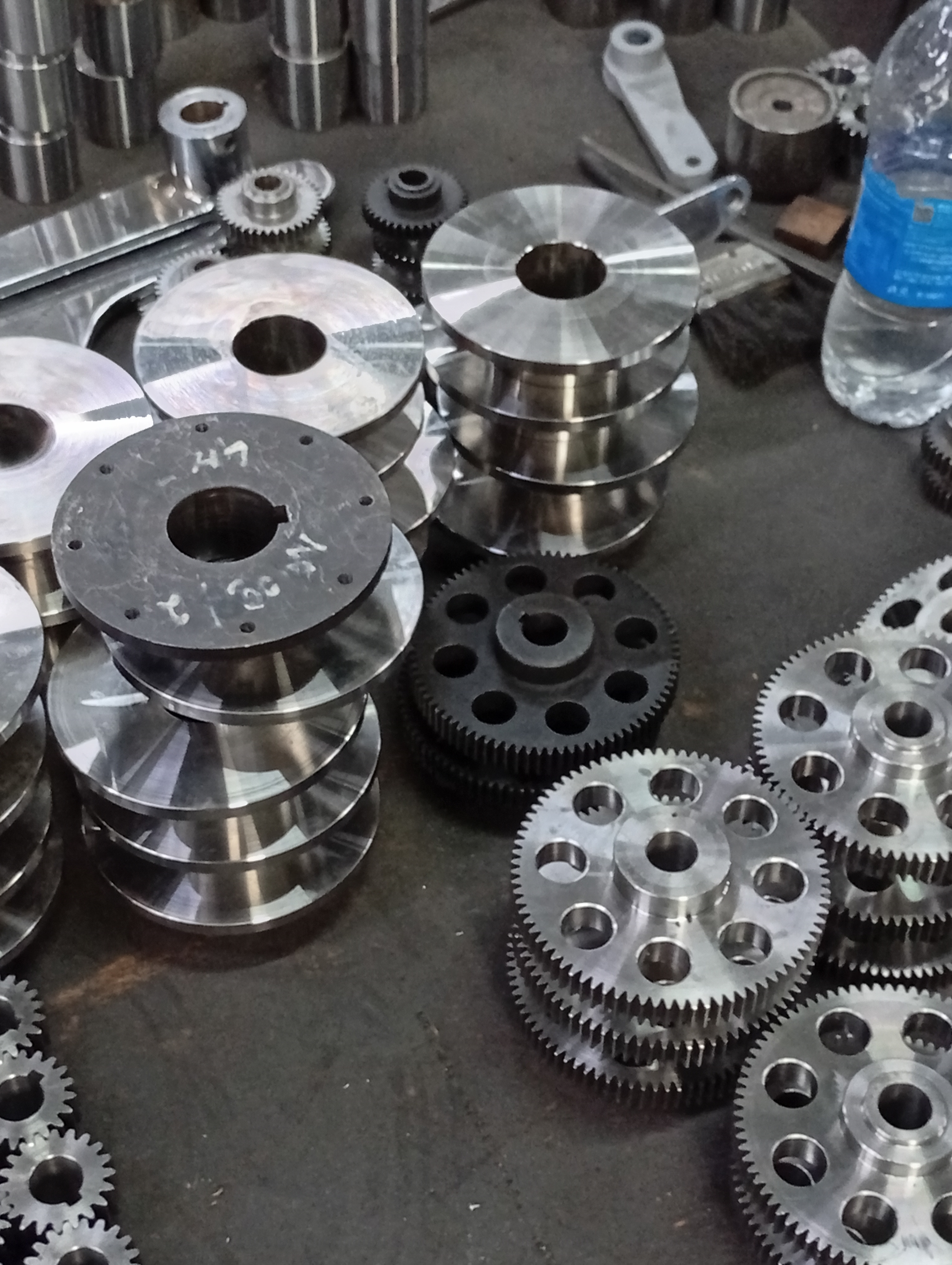

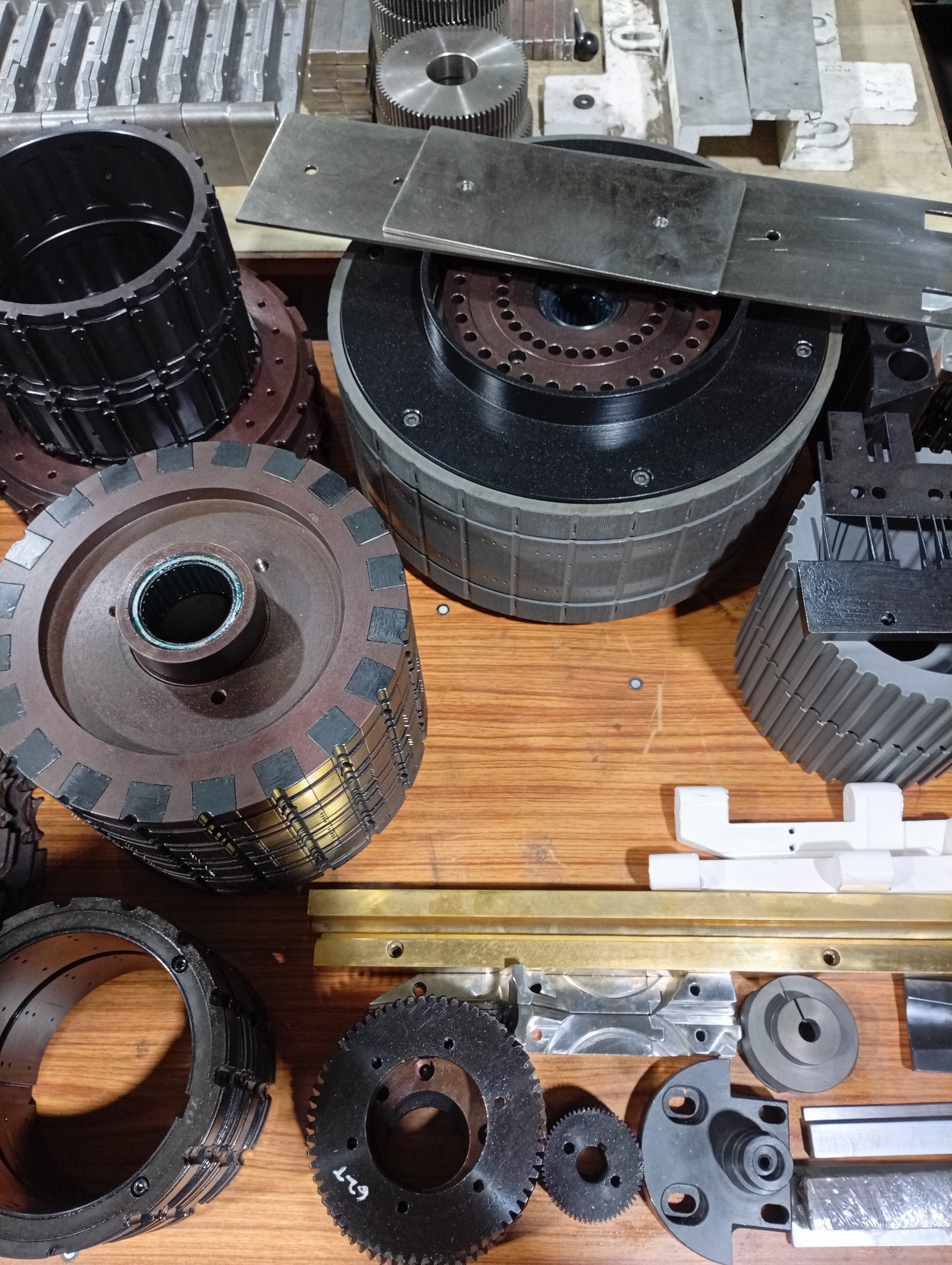

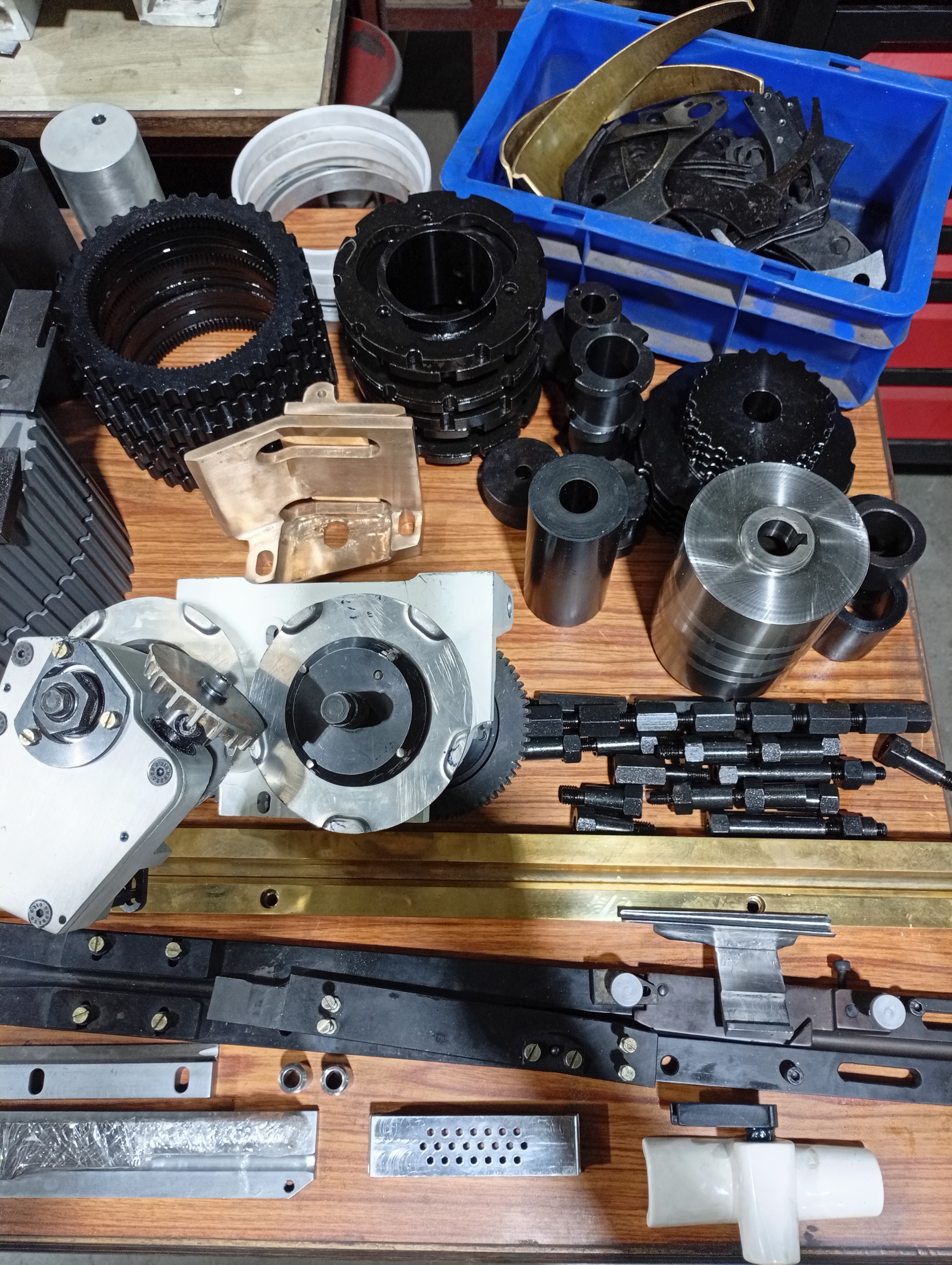

Сопутствующие запчасти и инструменты.

Заводские настройки:
1. Скорость：Скорость производства сигарет king-size составляет 5000 штук в минуту. Линиюможно настраивать под сигареты других размеров, тогда производительная скорость будетзависеть от параметров сигарет.
2. Бункерная система: механизм подачи табака работает от индивидуальногомоторасервопривода AC, что обеспечивает равномерность подачи материала．
3. Система резки сигарет: использована конструкция ножевого диска PROTOS70 с двойнымлезвием.
4. Пневматическая система: улучшенная система использует централизованныйиинтегрированный терминал электромагнитных клапанов. Использованы пневматическиеэлементы мировых брендов. Данная система отличается особенной стабильностьюинадежностью.
5. Приводная система: мы используем сервоприводные моторы переменного тока. чтообеспечивает скоростную и пространственную синхронность всех движущихся элементов. Через программирование осуществляется автовыравнивание, что позволяет легко изменятьпараметры производимых сигарет. Всё это делает сигаретную линию более универсальной, аконструкцию трансмиссии простой.
6. Резка сигаретный палочек: использована роторная система от машины MAX70, котораяотличается особенной стабильностью.
7. Датчик отсутствия фильтра: фотоэлектрический датчик используется для автоматическойпроверки и отбраковки сигарет с отсутствующим фильтром.
8. Датчик осыпки автоматически определяет и отбраковывает сигареты с осыпкой.
9. Система контроля веса: используется микроволновая технология контроля веса.
10. Замена сигареной бумажной бобины: установлен агрегат для автоматическойзаменыбумажных бобин с обеспечением беспрерывной работы линии.
11. Система электро управления: блок управления представлен PLC-системой SIEMENSсерииS7-300. Используется PROFIBUS-DP для передачи сигналов между главной PLC-системой, пневмоостровом и серводвигателем переменного тока.
12. Интерфейс “человек-машина”: сенсорный экран SIEMENS является удобным интерфейсом, который четко отображает состояние машины и производственные данные. Также удобно настроить системные параметры и проверить неисправность.

Гарантийные условия
Гарантийный срок для Китайского оборудования составляет 12 месяцев с даты проверки и приема оборудования. Если в гарантийный срок произошла поломка ключевых деталей по причине производственного брака оборудования, производитель обязуется произвести бесплатную замену запчастей. Установка и настройка
Производитель предоставляет 1 инженер-механика и 1 инженер-электрика для установки и настройки оборудования. Срок: 10-20 дней . Заказчик обязуется предоставить и оплатить инженерам комфортное проживание, питание, переводчика, покрыть транспортные расходы(включая авиаперелет).

Условия оплаты
В течение 2 недель после подписания контракта, Заказчик вносит предоплату в размере 30% от cуммы заказа посредством T/T. Оставшуюся сумму в размере 70% Заказчик вносит послепредварительной проверки оборудования на заводе Производителя.

Видео работы сигаретной линии Mark 9.

УПАКОВОЧНАЯ ГРУППА
для упаковки в пачку с откидным клапаном и картонный блок МОДЕЛЬ ZB45 (GDX2)

I. Описание упаковочной группы в пачку с откидным клапаном и картонный блок модели ZB4523 мая 1992 г. Китайская импортно-экспортная табачная корпорация подписала соглашение о трансфере технологии касательно технологии владельца в отношении упаковочнойгруппыX2SC4350/PACK-OW SC для упаковки в пачку с откидным клапаном и картонный блок(№92GEQ/40509IT) компании G.D S.P.A, Италия. Вся технология комплекса была трансформирована,изготовлена и продана исключительно компанией Shanghai Tobacco Machinery Factory(переименованная в Shanghai Tobacco Machinery Co., Ltd) (электрический шкаф поставлен компанией Beijing Great Wall Radio Factory). В 1993 г. было подписано соглашение(№93NGEQ/406-6755) о передаче технологии собственника на улучшенную электрическую систему управления «MICRO-II». Наивысшая скорость производства составляет 400 пачек/мин(или 40 блоков /мин). Группа получила международное признание в качестве первоклассного сигаретного упаковочного оборудования в период конца 1980 г.г. – начала 1990 г.г. Модель продукта местного производства ZB45 для упаковки в пачку с откидным клапаном и картонный блок. Ниже приводится сравнение названия каждой машины группы, произведенной компанией G.DS.P.A, Италия, и в Китае. Местный продукт Модель продукта G.DYB45 упаковщик в пачку с откидным клапаном X2
YB55 A оберточник в целлофан 4350 (CH)
YB65 A упаковщик в блоки PACK (CT)
YB95 A оберточник блоков в пленку OW(CV)

III. Технические параметры
1. Необходимые рабочие условия для нормальной работы группы
(1) Питание: 3N-50Yz/TN-S, 380V+38V, 50Hz+1Hz
(2) Внешняя температура: 23
0С ± 5
0С
(3) Относительная влажность: 55% - 65%
(4) Высота над уровнем моря: ≤ 2000 м
(5) Содержание пыли в окружающей среде: ˂ 3 мг/м3
, отсутствие вибрации
(6) Сырье и материалы, такие как сигареты, оберточный материал и лоткидолжнысоответствовать стандартным положениям
- внешняя температура: 20
0С ̴24
0С
- влажность: 50% ̴55%

2. Работа
При вышеуказанных рабочих условиях производство группой должно соответствоватьследующим требованиям:
(1) Наивысшая производственная скорость: 400 пачек/ мин
(2) Скорость проверки: эффективность ≥ 80% в момент скорости 380 пачек/мин
(3) Качество обертки должно соответствовать положению GB/T 5606.2 – 1996

(4) Уровень шума: ≤ 85 dB (A) для группы
(5) В отношении основной технически трансформированной версии см. Рис. 3 (Р9) касательносхемы группы. 3. Наполнитель кареток
(1) При обертке сигарет длиной 84 мм внешние размеры каретки на фидере каретокдолжныбыть 670 х 420 х 96 мм (см. Рис. 5)
(2) Питание: общее: ̴0,9 кВт
(3) Вес: ̴470 кг

4. Упаковщик в пачку с откидным клапаном
(1) В отношении основной технически трансформированной версии спецификациипачекиупаковочной бумаги для обертки сигарет длиной 84 мм следующие (см. Рис.4):
Диаметр сигареты: 7,8 мм
Длина сигареты: 84 мм
Расположение сигарет в пачке: 7-6-7
Размер пачки: 87,5 х 56 х 23,5 мм
Алюминиевая фольга: плотность бумажной основы: 30 г/м2
Толщина: 0,007 ̴0,009 мм
Бобина: внутренний диаметр 75 мм, внешний диаметр 380 мм (макс.)
Усилительный вкладыш: плотность: 260 г/м2
Бобина: внутренний диаметр 120 мм, внешний диаметр 600 мм(макс.)
Этикет: плотность: 220 ̴230 г/м

(2) Потребляемое питание: общее: ̴18,5 кВт, включая питание мотора вакуумногонасосаиэлектрического нагрева. (3) Сжатый воздух: давление воздуха 5 бар, подключаемое своими силаминафабрике.Поскольку сжатый воздух используется нерегулярно, потреблениемвоздухаможнопренебречь. (4) Вес: ̴9500 кг

5. Оберточник в целлофан
(1) В отношении основной технически трансформированной версии спецификациипачекицеллофана для обертки сигарет длиной 84 мм следующие:
Размер пачки: 87,5 х 56 х 23,5 мм
Целлофан: вес ОПП: 19 ̴23 г/м2
Бобина: внутренний диаметр 75 мм, внешний диаметр 350 мм
Разрывная ленточка: ширина: 2,5 мм; вес: 40 -70 г/м
2
Бобина: внутренний диаметр 28 мм, внешний диаметр 120 мм
(2) Потребляемое питание: общее: ̴9 кВт, включая питание мотора вакуумногонасосаиэлектрического нагрева. (3) Сжатый воздух: давление воздуха 5 бар, подключаемое своими силаминафабрике.Поскольку сжатый воздух используется нерегулярно, потреблениемвоздухаможнопренебречь. (4) Вес: ̴1800 кг

6. Упаковщик в блоки
(1) В отношении основной технически трансформированной версии от G.DS.P.Aспецификации блоков и картона, используемых для упаковки сигарет длиной84ммследующие (Рис.6 для европейского стандарта, Рис. 7 для американского стандарта):
Размер блока: 282,5 х 89,5 х 49 мм
Плотность: 220 ̴250 г/м2
(2) Потребляемое питание: питается от предыдущей машины
(3) Сжатый воздух: питается от предыдущей машины
(4) Вес: ̴1040 кг
7. Оберточник блоков в пленку
(1) В отношении основной технически трансформированной версии оберточныйкартониоберточный материал для обертки сигарет длиной 84 мм следующие (Рис. 6 иРис. 7):
Размер обертываемого блока: 282,5 х 89,5 х 49 мм
Оберточный материал: вес ОПП: 21 ̴23 г/м2
Бобина: внутренний диаметр 75 мм, внешний диаметр 600 мм (макс.)
Разрывная ленточка: Ширина: 2,5 мм
Вес: 40 -70 г/м
2
Бобина: внутренний диаметр 28 мм, внешний диаметр 120 мм
(2) Потребляемое питание: питается от предыдущей машины
(3) Питание электрического нагрева: ̴1кВт
(4) Сжатый воздух: питается от предыдущей машины
(5) Вес: ̴1250 кг
